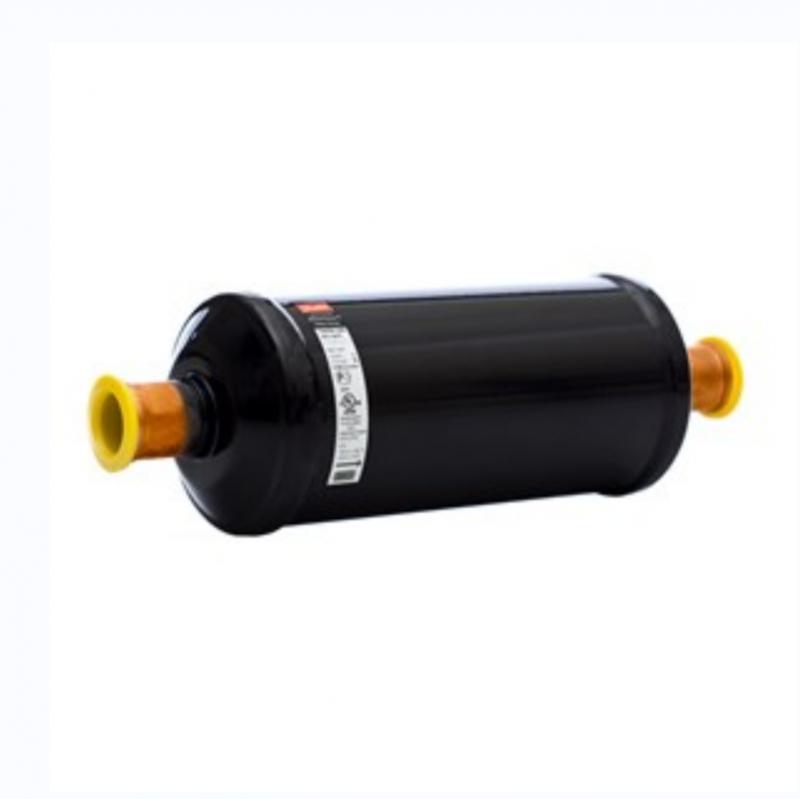

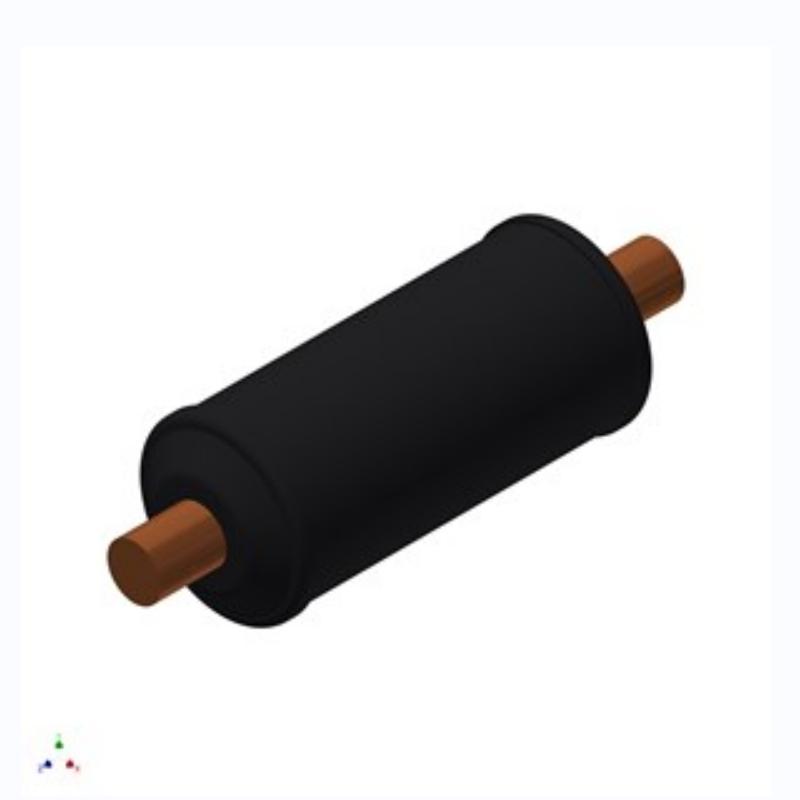

Danfoss fully enclosed filter drier, DCL307S, copper

Gross weight 1.43 kg

Net weight 1.27 kg

EAN 5702428159982

UL listed refrigerant R125, R134a, R22, R23, R404A, R407A, R407C, R407F, R410A, R422B, R422D, R438A

R448A, R449A, R449B, R450A, R452A, R507A, R513A

UL certification file name SA6398

Product Name: Fully enclosed filter drier

Product Description: Liquid tube filter drier

Product range: Filter drier

Product family name: DCL

Product Accessory: Number

Net volume [l]: 0.464 L

Net Volume [US oz]: 15.68 oz

Outlet 1 port size [inch]: 7/8 in

Export interface type welding, ODF

Refrigerant(s):  R1234yf, R125, R134a, R22/R407C, R23, R290, R32, R404A, R407A, R407F, R410A, R422B

R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454B, R455A, R507A, R513A, R600

R1234ze(E), R1233zd(E), R407H, R454A, R463A, R515B, R516A, R454C

Refrigerant oil compatibility: oil-free applications

                                               R1234ze(E)

                                               R134a

                                               R513A

                                               R515A

Drying capacity [Moisture content decrease] 52°C: R290: --

                                                                                 R32: 688

Stand: number

Oil-free refrigerant: R1234ze(E)

                                R134a

                                R513A

                                R515A

Maximum working pressure [bar]: 46 bar

Maximum working pressure [psig]: 667 psig

Quantity per pack: 8 pc

Activated aluminum/molecular sieve [%]: 20% / 80%

Fluid group: 2

Flow direction indicator: Labels with unidirectional arrows are printed

Traffic capacity TR: R134a: 17.0

                               R290: 20.5

                               R32: 26.0

                               R404A: 12.0

                               R407C: 17.5

                               R410A: 17.7

                               R507: 11.6

Flow capacity kW: R134a: 59.9

                              R290: 72.2

                              R32: 91.4

                              R404A: 42.2

                              R407C: 61.4

                              R410A: 62.4

                              R507: 40.9

Lubricant compatibility: Oil-free applications

Liquid volume status (ARI 710-2009) [IMP]: differential pressure = 1 PSI

                                                                       tliq= 86°F

                                                                       tvap=5°F

Liquid volume status (ARI 710-2009)[SI]: differential pressure = 0.07 bar

                                                                  tliq= 30°C

                                                                  tvap=-15°C

Temperature range [°C] [min.]: -40 °C

Temperature range [°C] [max.]: 70 °C

Temperature range [°F] [max.]: 160 °F

Temperature range [°F] [min.]: -40 °F

Filter element: Solid core

Filter element size: 30 cu.in.

Contents: Art. 3, par. 3

Type name: DCL 307S

Specifications, key: DCL 307S

Inlet 1 port size [inch]: 7/8 in

Inlet interface type: welding, ODF

Connection material: Copper

Body material: Low temperature cast steel

Packaging method: multi-packing

Serviceable: number

Acid absorption capacity [g]: 6.23 g

Acid absorption [oz]: 0.22 oz

Model: ELIMINATOR

Model: DCL

Case volume [l]: 0.72 L

Case volume [US ounces]: 24.42 oz

Core volume [cubic centimeters]: 258 cm³

Core volume [cubic inches]: 15.77 in³

Solid surface area [cm²]: 340 cm²

Solid surface area [sq in]: 52.7 in²

Approval: UL

Drying capacity [water content decrease] 24°C: R134a: 888

                                                                            R290: --

                                                                            R32: 748

                                                                            R404A: 925

                                                                            R407C: 863

                                                                            R410A: 804

                                                                            R507: 969
